Type 2738 WMAPEVO

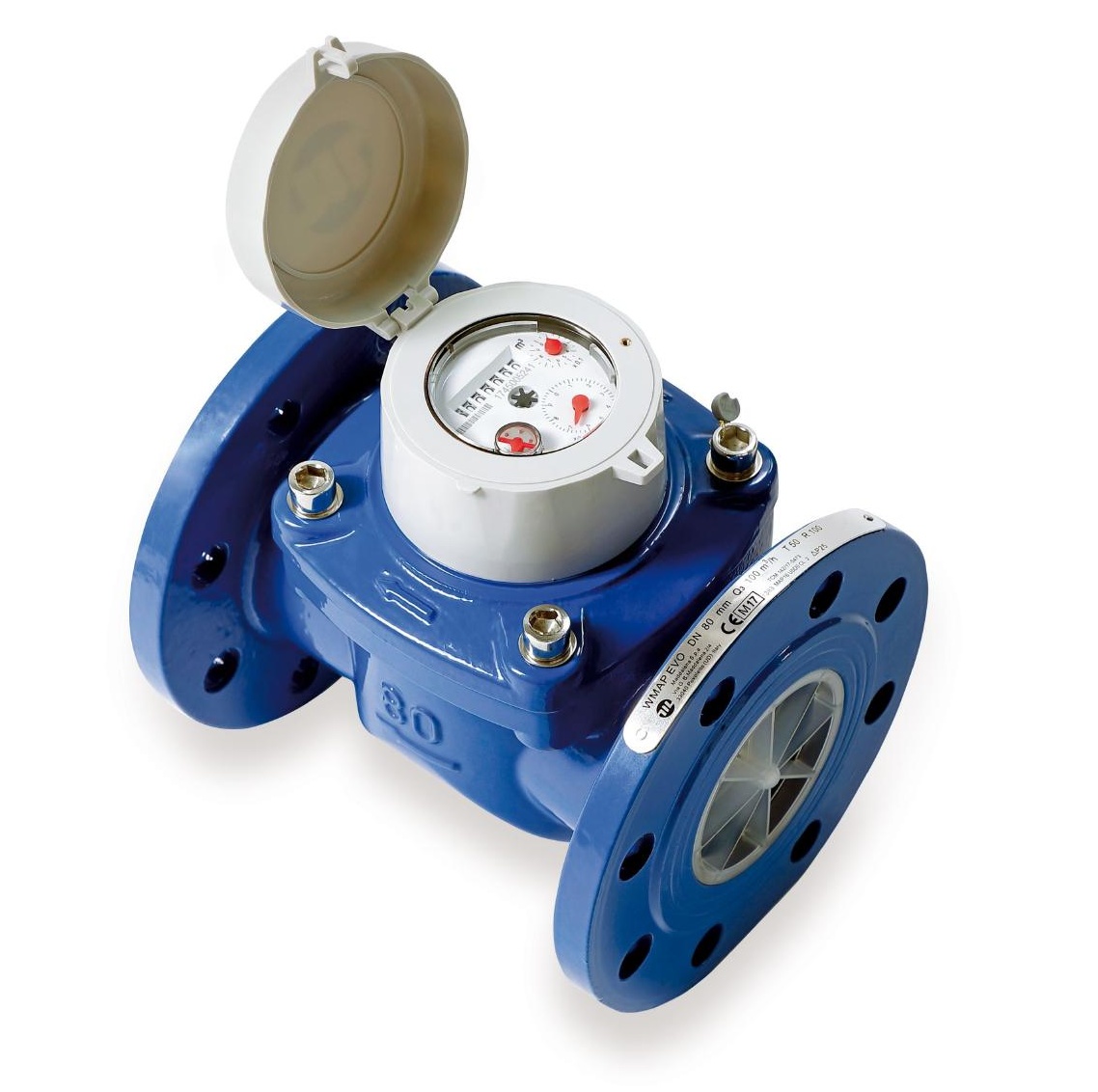

Compteur Woltmann à turbine gros débits MID R100 eau froide à cadran sec pour les réseaux de distribution d’eau.
Montage position horizontale ou verticale sans longueurs droites nécessaires en amont ou en aval.
Vitre verre minéral avec capot de protection.
Le compteur est pré-équipé pour recevoir un module radio MBUS, MBUS filaire ou à impulsions.
CARACTÉRISTIQUES :
- Hélice horizontale type Woltmann à tambour extractible
- MID R100 ( équivalent classe B ) en montage horizontal et vertical (respecter le sens de passage indiqué sur le corps par une flèche)
- Installation verticale ou horizontale sans longueurs droites (U0D0)
- Cadran sec IP68 avec vitre verre minéral
- Entraînement magnétique
- Lecture directe sur 7 rouleaux
- Capot de protection
- Corps fonte
- Pré-équipé pour émetteur impulsions
- Peinture époxy couleur bleue RAL 5010 épaisseur 150 microns
UTILISATION :
- Réseaux de distribution d’eau
- Température mini et maxi admissible Ts : 0°C à + 50°C
- Pression maxi admissible Ps : 16 bars

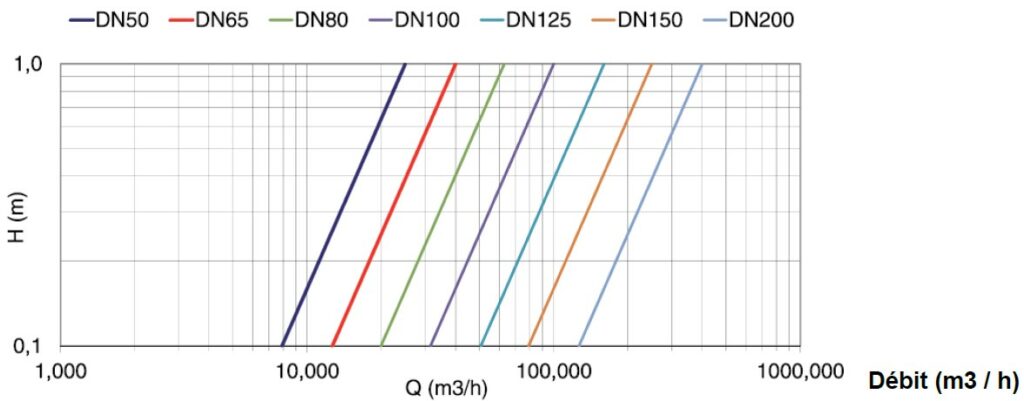

DIAGRAMME DE PERTES DE CHARGE :

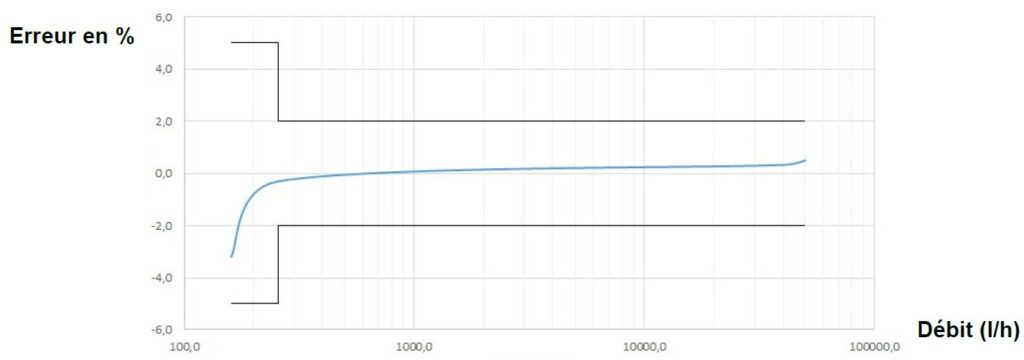

COURBE TYPIQUE D’ERREUR :
GAMME :
- Compteur eau froide gros débit à brides R.F. PN10/16 pré-équipé impulsions Ref.2738 WMAPEVO calibre 50 à 200

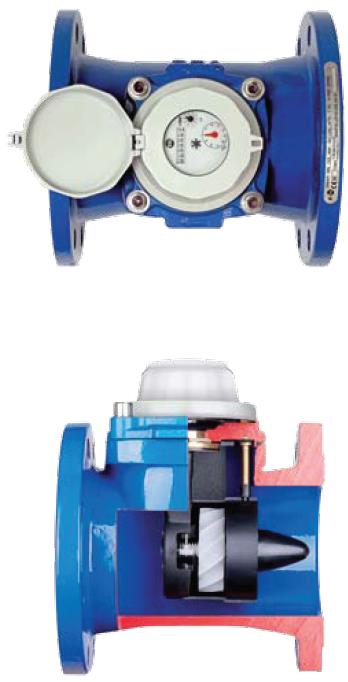

CARACTÉRISTIQUES :
- Totalisateur avec support en cuivre et disque transparent verre IP68
- Tout le mécanisme est situé dans la partie sèche du compteur, sans contact avec l’eau et reste donc toujours lisible
- Lecture directe sur des tambours numérotés à 7 chiffres pour les mètres cubes et 2 aiguilles pour les sous multiples
- Les inscriptions caractéristiques (MID) sont gravées sur une étiquette métallique positionnée sur la tranche d’une bride
- Calotte et couvercle plastique, conserve le plombage métrique et protège l’émetteur d’impulsions
- Installation : des longueurs en amont et en aval ne sont pas nécessaires (utilisation du stabilisateur de flux Ref.2710)
- Corps fonte vernis à l’intérieur et à l’extérieur avec poudre époxy
- Arbre en acier et coussinet en saphir synthétique
- Mécanisme interne en matériel plastique, anigroscopîque, anti-incrustations et résistant à l’usure
- Pré équipé pour installation d’un émetteur d’impulsions

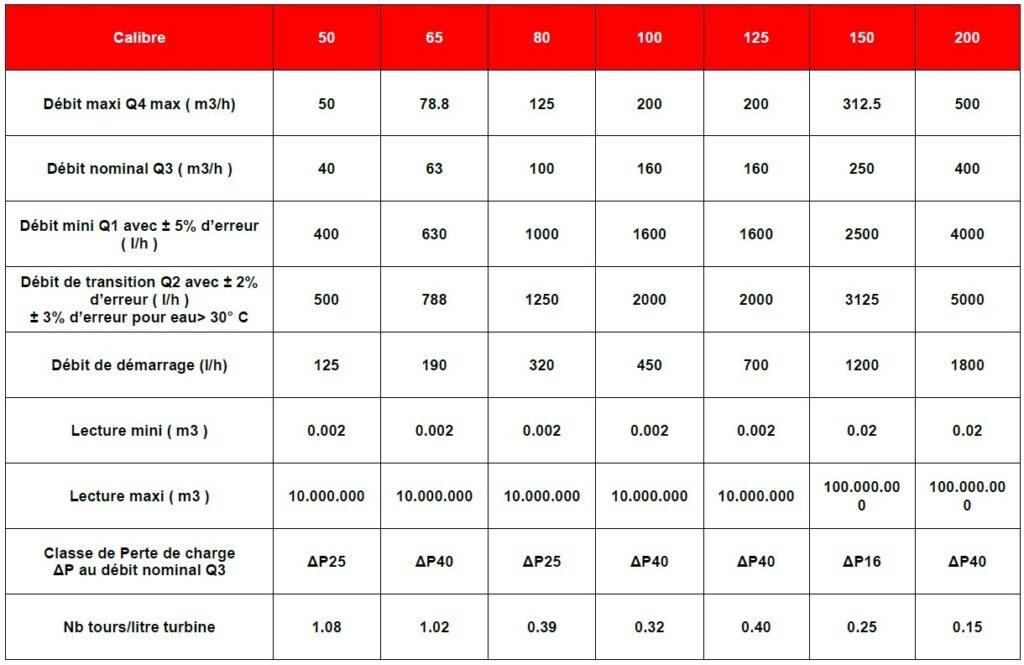

ÉTENDUE DES MESURES :

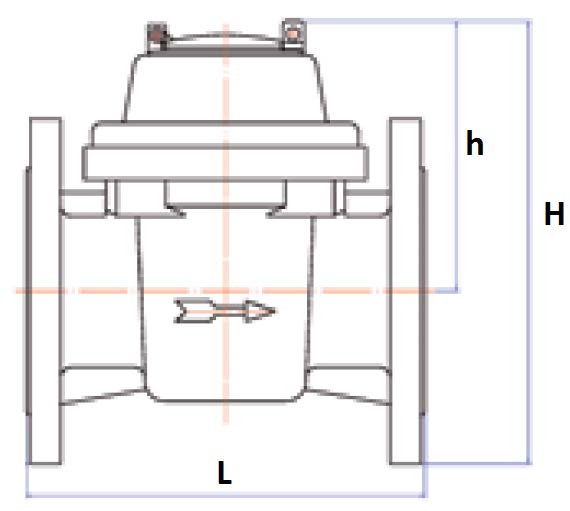

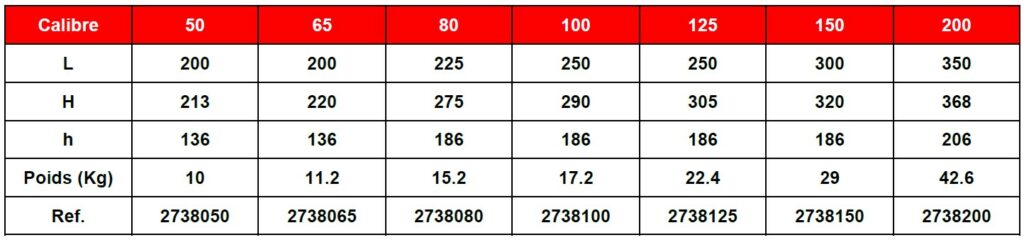

DIMENSIONS (mm) :

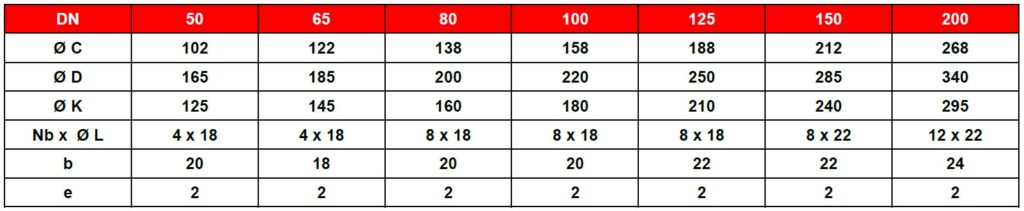

DIMENSIONS BRIDES ( en mm ) :
NORMALISATIONS :
- Fabricant certifié ISO 9001 : 2015 et ISO 14001 : 2015
- DIRECTIVE 2014/68/UE : Produits exclus de la directive ( article 1, § 2b )
- Compteurs conformes à la directive 2014/32/UE MID
- Compteurs conformes à la norme EN 14154 et EN ISO 4064
- Attestation de conformité sanitaire Française : A.C.S. N° 21 ACC LY 846
- Certification pour l’eau potable Anglaise WRAS
- Brides selon la norme EN 1092-2 PN16
Accessoires :
Capteur d’impulsions Reed Switch Ref.9821017 CIWMAP
- DN50 à DN125 : 1 impulsion par 100 Litres
- DN150 et DN200 : 1 impulsion par 1000 Litres
- Module RADIO ARROW à positionner sur la sortie impulsion IP68 Ref.2749046 MARROW
- Kit Récepteur RADIO(relève des compteurs et transfert des consommations via USB ou Bluetooth) Ref.2749024 RRADIO
- Logiciel RADIO ARROW MOBILE Ref.2749014
- Module LORA 868 MHZ Déporté à positionner sur la sortie impulsion IP68 (activation avec smartphone Android et application Wiirgrid NFC) Ref.2749926

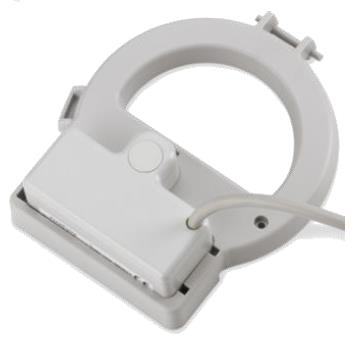

- Module Radio à montage direct sur le cadran Ref.2749060
- Module M-BUS à montage direct sur le cadran Ref.2749061
Capteur d’impulsions statique à montage direct sur le cadran Ref.2749062
- DN50 à DN125 : 1 impulsion par 10 Litres
- DN150 et DN200 : 1 impulsion par 100 Litres
MONTAGE :
Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager le compteur.
Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné afin que les compteurs ne supportent aucune contrainte extérieure.
Le serrage de la boulonnerie de raccordement doit être réalisé en croix.
Le couple nécessaire à l’assemblage ne doit pas provoquer de tensions ni déformations de la structure des embouts.
La mise en place d’un filtre additionnel en amont du compteur est nécessaire si des particules solides sont contenues dans l’eau.
Si une pompe est présente sur le réseau, le compteur doit en être le plus éloigné possible.

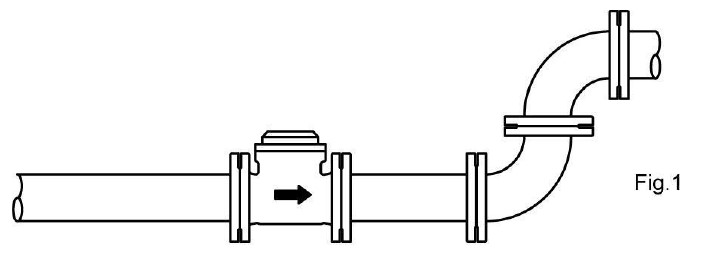

Le compteur doit être installé au point le plus bas du réseau afin d’optimiser sa précision de mesure. Pour éviter la présence de bulles d’air et
s’assurer que le compteur soit toujours en eau, il est possible de créer une courbe ascendante après le compteur (voir Fig.1 ci-dessous).
Installer un stabilisateur de flux qui évite la réalisation de longueurs droites amont/aval et évite les tourbillons
Respecter le sens de passage indiqué sur le corps par une flèche.
Il est recommandé d’installer un robinet avant et après le compteur pour faciliter les opérations de maintenance sur le compteur sans avoir à purger tout le réseau.
Lors de la mise en service, ouvrir progressivement le robinet placé avant le compteur puis ensuite, ouvrir progressivement celui placé après le compteur.
ESSAIS :
Lors des essais sous pression ou épreuve des tuyauteries les compteurs devront être déposés pour éviter tous risques liés à la surpression et aux coups de bélier qui pourraient endommagés la turbine.
MISE EN SERVICE :
La mise sous pression doit être progressive pour ne pas endommager le mécanisme.
Le compteur doit être protégé des risques d’inondation, de pluie et de gel.
Éviter l’exposition directe au rayonnement solaire.

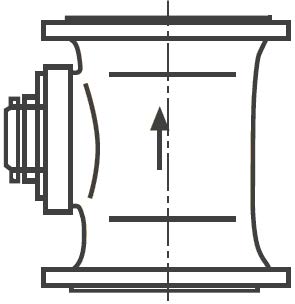

POSITIONS DE MONTAGE :
Le compteur doit être positionné, en position horizontale ou verticale.
Ne pas installer le compteur en position horizontale avec cadran vers le bas.

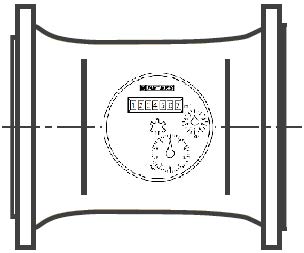

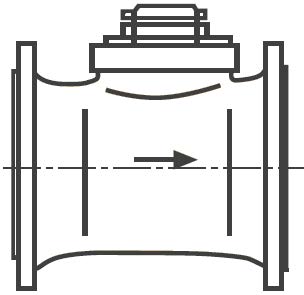

HORIZONTAL :

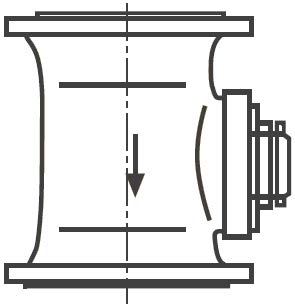

VERTICAL* :
* : Dans les positions verticales, il est impératif que la tuyauterie soit constamment en eau.
