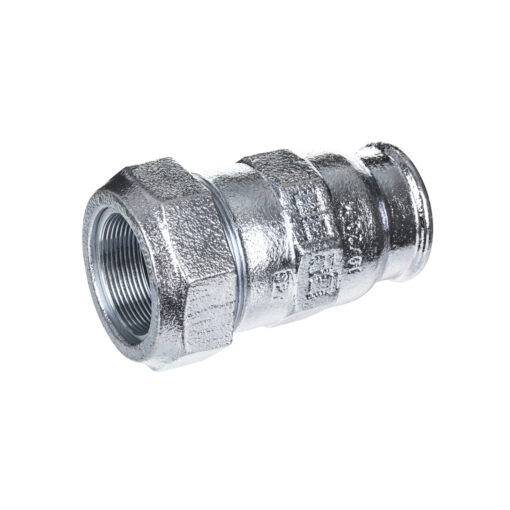

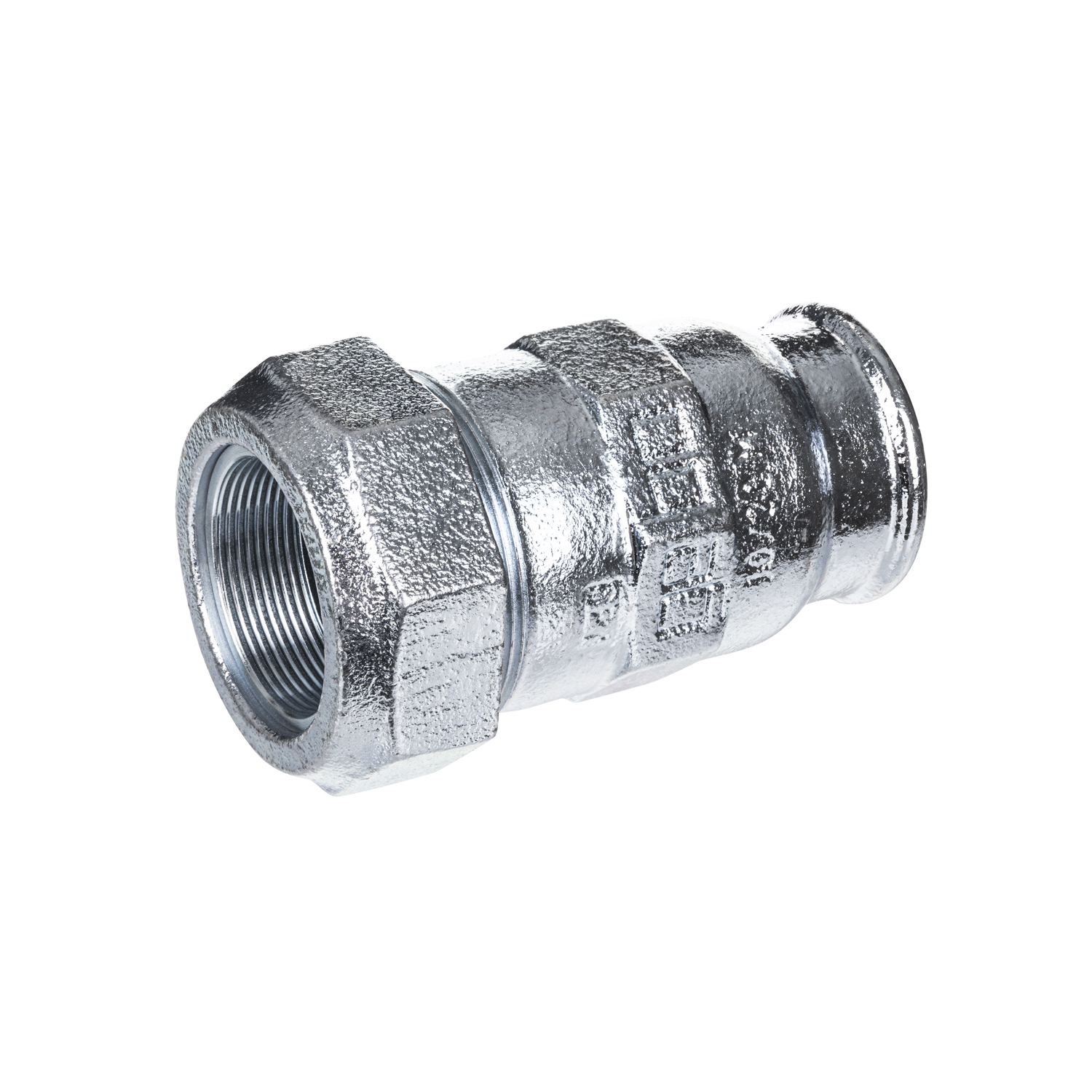

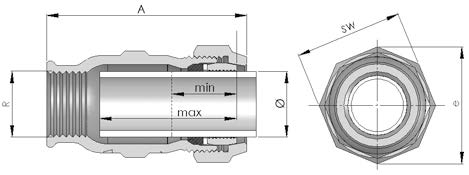

Raccord à compression en fonte malléable avec taraudage femelle GEBO pour raccordement sur tubes en acier galvanisé, acier noir ou PEHD suivant série.
LES SPÉCIFITÉS DES RACCORDS ET BRIDES À COMPRESSION :
- conçus pour une utilisation durable
- commandés par gravité, ce qui signifie résistant à la traction et au cisaillement
- conçus avec possibilité d’un montage désaxé jusqu’à 3° en inversant la bague de serrage
- conçus comme possibilité d’équilibrage
- rapides à monter : filetage et soudage ne sont pas nécessaires
MATÉRIAUX UTILISÉS :
Les matériaux utilisés sont compatibles avec l’eau potable selon les normes en vigueur
- CORPS DE RACCORD : Fonte malléable EN-GJMB 350-10, EN 1562
- CÔNE ÉCROU/BRIDE : Fonte malléable EN-GJMB 350-10, EN 1562
- BAGUE DE SERRAGE : Acier ou laiton galvanisé (en partie utilisé dans les raccords à compression en fonte malléable pour les
tuyaux en PE et en acier noir) - BAGUE INTERMÉDIAIRE : Acier galvanisé
- JOINT D’ÉTANCHÉITÉ : NBR
- GALVANISATION : Galvanisation à chaud du corps de raccord, rondelles de fixation et cônes écrous (galvanisation à chaud selon
la norme DIN EN 10242). - Les surfaces, dans le cadre de l’usinage, sont galvanisées.
- Les bagues de serrage en acier et les bagues intermédiaires sont également galvanisées.
- FILETAGE : Selon la norme ISO 7/1, et selon la norme EN 10226/1
DOMAINES D’UTILISATION :
Réparation de tubes existants et nouvelle installation de tubes pour les matières transportées : eau, air comprimé, mazout (DIN 51603-1).
- Certification ACS
Raccords à compression en fonte malléable pour tube en acier :
POUR TUBES EN ACIER DIN EN 10255 et DIN EN 10220 Série 1
DOMAINES D’UTILISATION TYPIQUES :
- Installation d’eau potable
- Lignes de raccordement pour réseau en eau potable
- Sprinclage
- Conduites d’air comprimé
- Conduites de remplissage citerne mazout – selon réglementation
Raccords à compression en fonte malléable pour tube en acier noir :
POUR TUBES EN ACIER NOIR DIN EN 10220, Série 2
DOMAINES D’UTILISATION TYPIQUES :
- Installations de chauffage
- Conduites de remplissage citerne mazout – selon réglementation

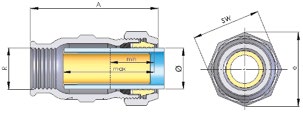

Raccords à compression en fonte malléable pour tube PE :
POUR TUBES PE PE 80, PE 100, Tube PE-Xa (pour chaque SDR 11) selon DVGW – feuille GW 335 A2/A3 ainsi que norme DIN 8074/75 et norme DIN EN 12201-2 et DIN 16893
L’utilisation d’un insert de renfort est nécessaire pour les tubes PEHD
DOMAINES D’UTILISATION TYPIQUES :
- Lignes de raccordement pour réseau en eau potable
Tableau des dimensions disponibles :
