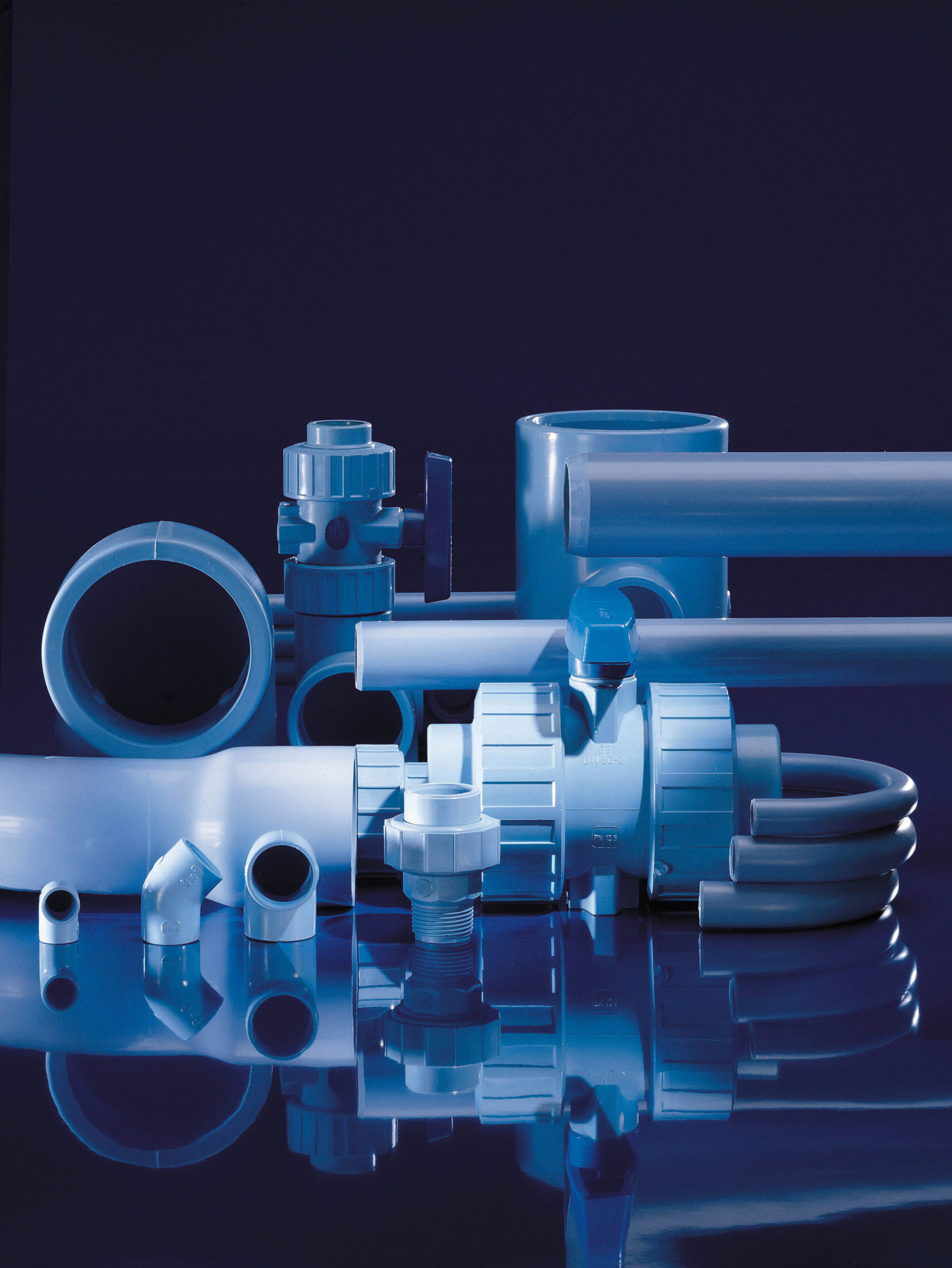

Le GIRAIR® :
Un système complet pour la distribution de l’air comprimé, la distribution de gaz neutre industriel type azote, les réseaux de vide centralisé.
Résistance à la corrosion :
Le système GIRAIR® est neutre aux agents atmosphériques (air humide, ambiance agressive), et aux condensats (pas de phénomène d’hydrolyse). Les réseaux sont pérennes et sans fuite.
Etanchéité :
Un réseau parfaitement étanche. Le système GIRAIR® distribue un air toujours propre.
Résistance :

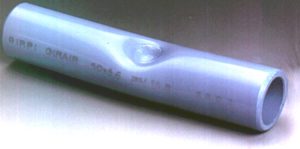

- Aux chocs : le système GIRAIR® présente un excellent comportement ductile.
- Aux huiles : excellente résistance chimique aux huiles usuelles de compresseurs.
Réaction au feu :
Le système à coller GIRAIR® est classé Bs2d0 (Euroclasses).
Le système est donc ininflammable et ne génère pas de gouttes enflammés.
Economie d’énergie/fiabilité :
Un état de surface lisse associé à une insensibilité à la corrosion permet à section de passage égale un meilleur débit d’air que dans une conduite métallique.
Signalétique :
Le système GIRAIR® est teinté dans la masse. De couleur bleue, il permet un repérage idéal de l’air comprimé. Le polymère de soudure GAFIX assure la fonction de témoin de soudure.
Maîtrise des temps de pose :
Une solution professionnelle qui facilite la mise en oeuvre : tube léger, coût maîtrisé de l’installation, outillage limité, sans flamme ni bruit.
Recyclabilité :
Le GIRAIR® est recyclable à plus de 98 %.
Pression et température de service :
La pression 12,5 bar est une pression maximale en service applicable à des températures (de fluide et d’ambiance) comprises entre -20°C et +25°C.
L’augmentation de la température provoque une réduction de la résistance mécanique des éléments du Système GIRAIR® qui diminue leur résistance à la pression.

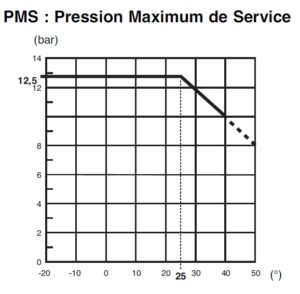

Lorsque la température d’utilisation des fluides ou de l’ambiance est supérieure à 25°C, la pression maximale de service devra être déterminée à l’aide de la courbe suivante :
Durée d’utilisation :
Les pressions et les températures indiquées dans les tableaux suivants sont déterminées pour une durée d’utilisation de 50 ans en service continu.
La pression en fonction de la température est obtenue par la méthode des courbes de régression suivant la norme NF T54-091.

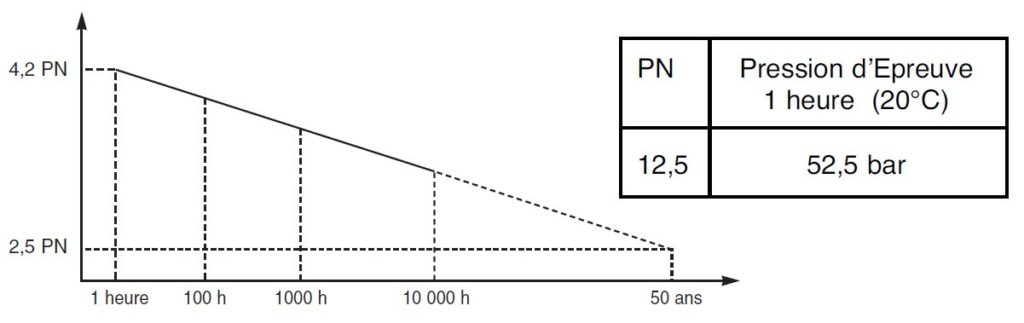

Pression d’épreuve :
Un produit qualifié de PN 12,5 (avec un coefficient de sécurité de 2,5 à 50 ans) peut supporter pendant 1 heure une pression égale à 4,2 fois cette PN.
Les pressions de rupture du GIRAIR® évoluent selon une droite en coordonnées logarithmiques.
Compte tenu des coefficients de sécurité, le rapport des pressions entre 50 ans et 1 heure est de 4,2 à 2,5.
Cette courbe de régression est tracée grâce à des essais à 1h, 100 h, 1000 h, 10 000 h puis extrapolée à 50 ans.
Garanties :
Girpi garantit ses produits uniquement dans la mesure où ils sont choisis, entreposés, installés et utilisés en stricte conformité à la documentation technique qui les concernent et aux règles de l’art.
Aucune utilisation autre que celles strictement exposées dans la documentation technique ne peut donner lieu à garantie, particulièrement en ce qui concerne :
– la nature et les types d’installations auxquels les produits sont destinés,
– les modes de fixation,
– les isolants,
– les modalités de pose et de mise en service (rinçages…),
– la composition des fluides à transporter et les couples température-pression à respecter en service.
Il est rappelé que Girpi n’assume pas la conception hydraulique des réseaux, notamment en ce qui concerne les dimensionnements.

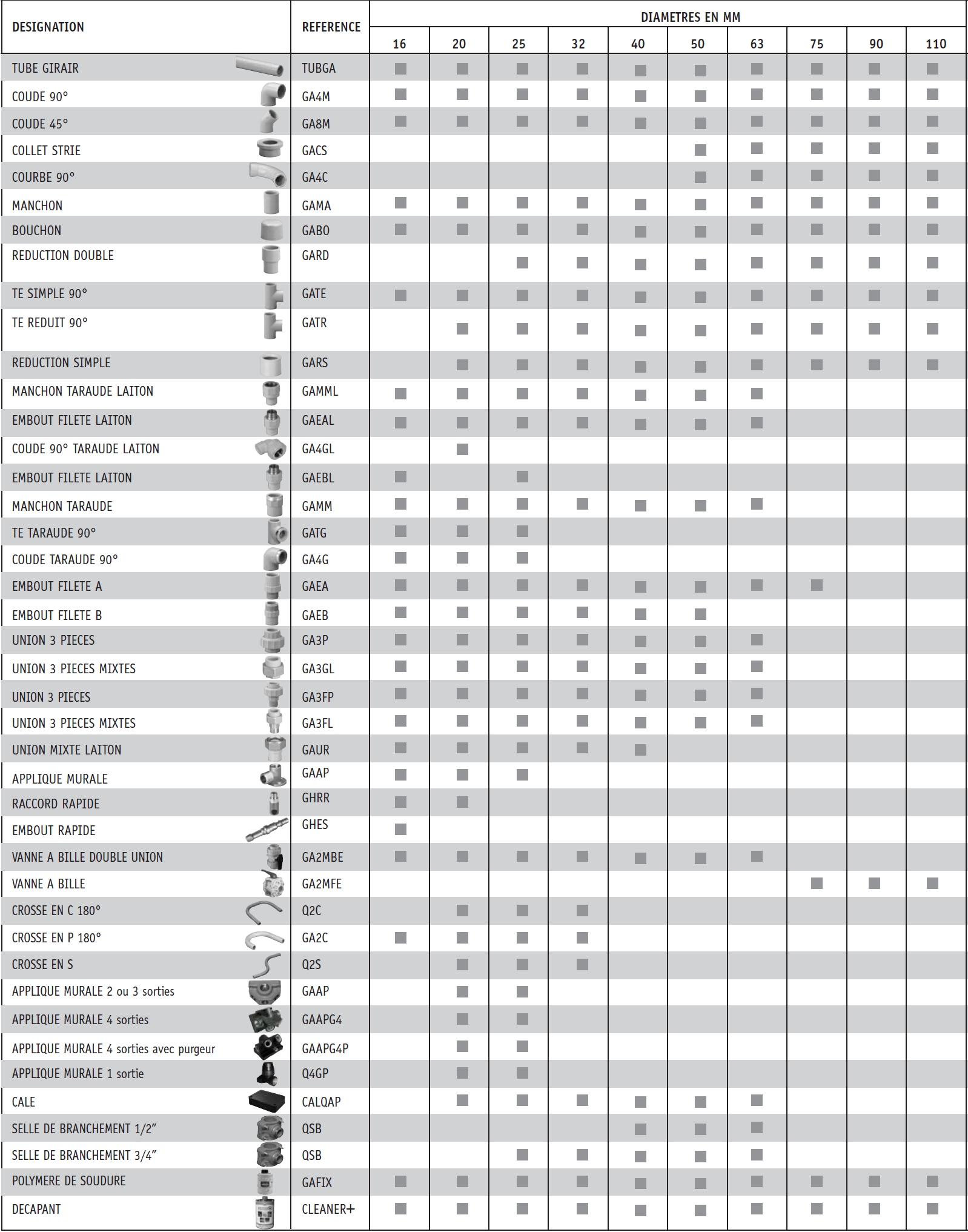

Gamme :
Remarque :
Le système GIRAIR® n’est pas compatible avec les réseaux d’air médicaux, de gaz inflammables ou des applications imposant l’absence de silicone.
