Siphon à boule pour condensat de groupe de pulsion (GP) ou de climatiseurs

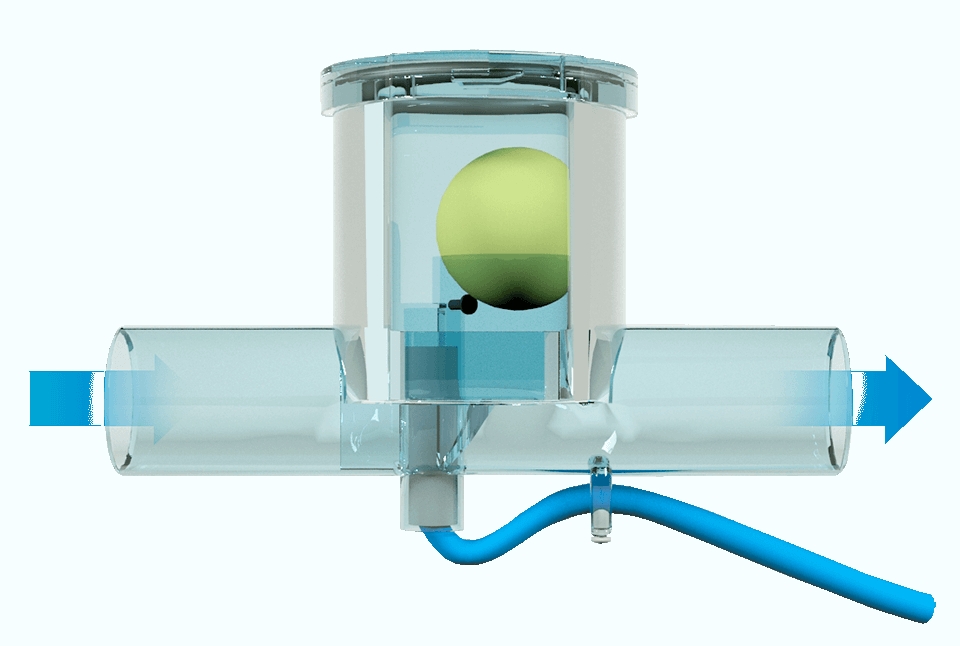

Le siphon à boule est conçu pour assurer un drainage propre sans transfert d’odeur des condensats dans les systèmes de ventilation résidentiels, les unités de ventilation CVC, les refroidisseurs ou les bacs à condensats.

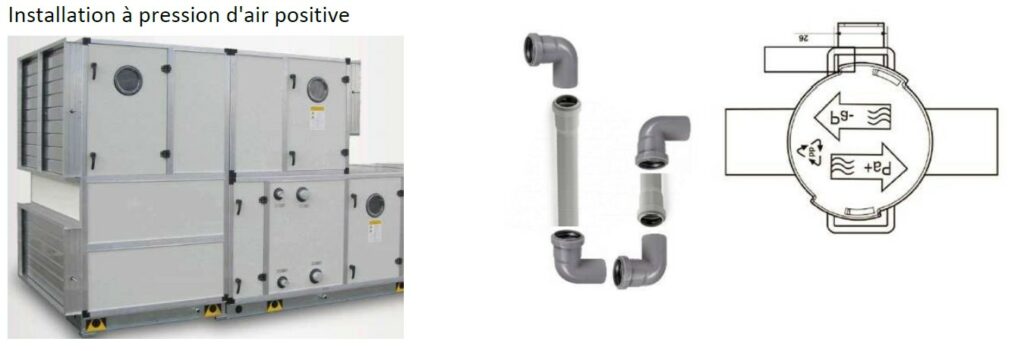

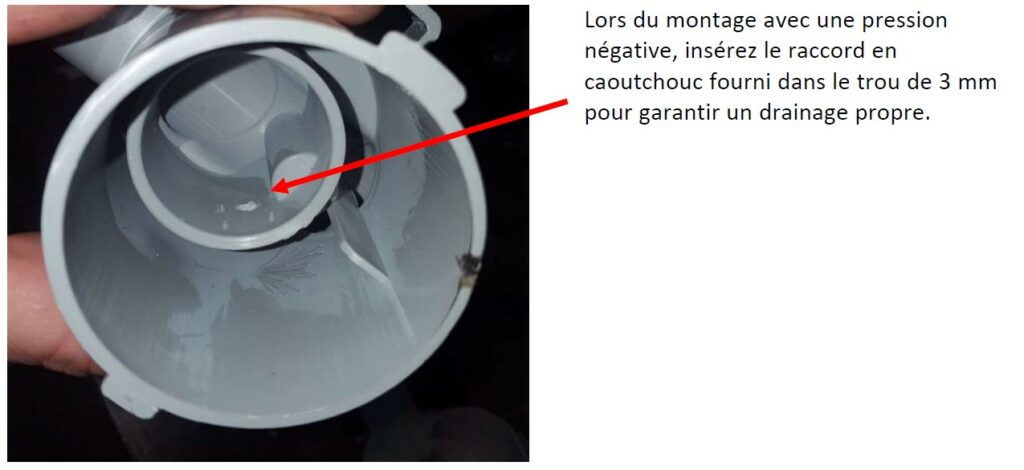

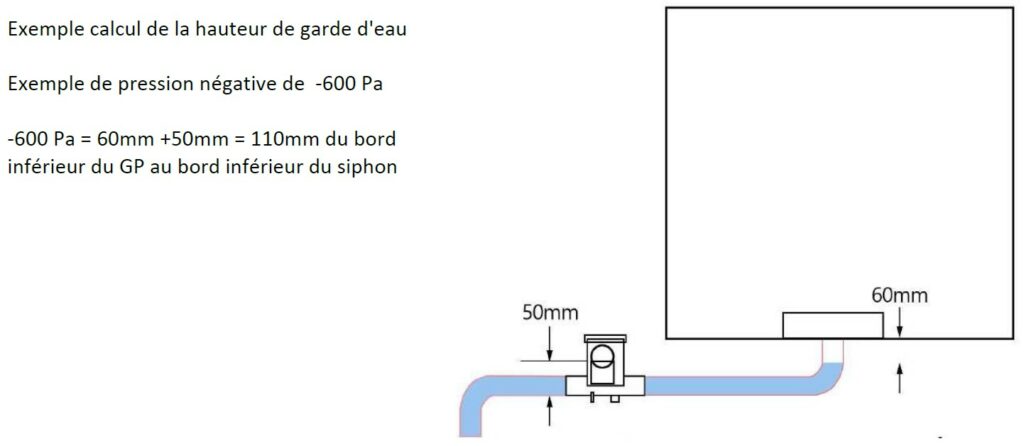

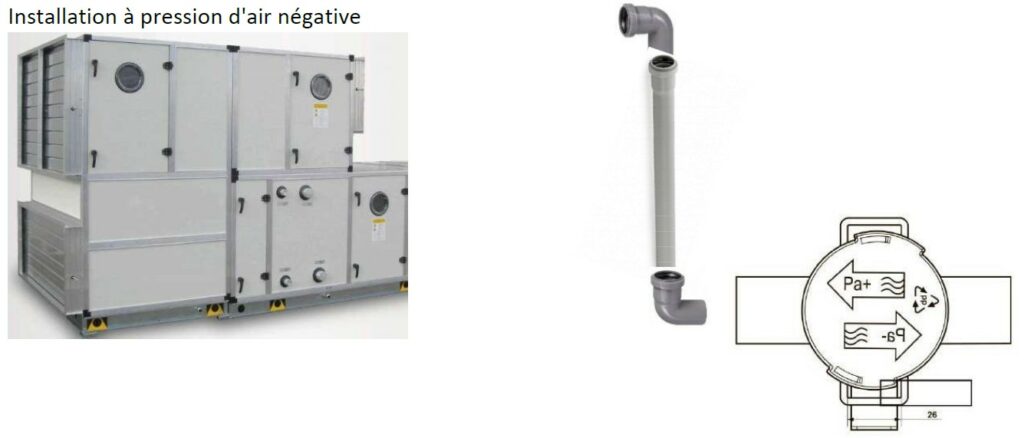

La prise intégrée permet également une installation facile de la résistance antigel disponible en option pour une utilisation extérieure en fonctionnement hivernal. Le chauffage est autorégulé et s’allume automatiquement en dessous de 3°C et s’éteint à partir d’une température extérieure supérieure à 7°C. Cela évite une consommation d’énergie inutile. La conception permet à la fois une utilisation en surpression et sous pression négative dans le système de ventilation. Les hauteurs d’eau d’étanchéité en cas de sous-pression ou de surpression doivent être créées à l’aide d’un tuyau d’évacuation installé sur place.

Siphon côté aspiration et refoulement :

• faible encombrement
• résiste à la corrosion et aux UV
• peut être équipé d’une résistance hors gel en option pour usage intérieur et extérieur

Variantes :

• Siphon à boule Gris
• Siphon à boule Transparent

Spécifications :

• Surpression : Jusqu’à un maximum de 1600 pa avec une hauteur de garde d’eau à réaliser sur site
• Dépression : Jusqu’à un maximum de 1600 pa avec une hauteur de garde d’eau à réaliser sur site
• Raccordement : DN40
• Câble chauffant : BIE5070 2 fil, câble de 2m
• Alimentation : BIE5080 alim. 230 V/AC, sortie 24 V/AC, IP 65

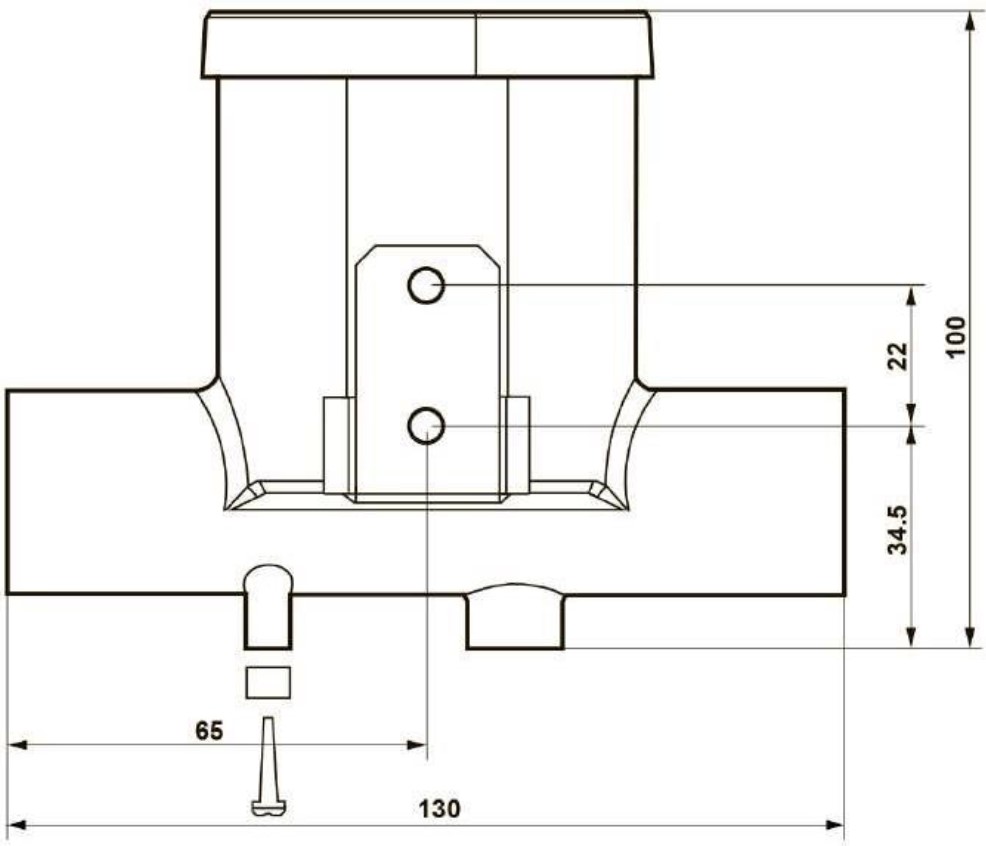

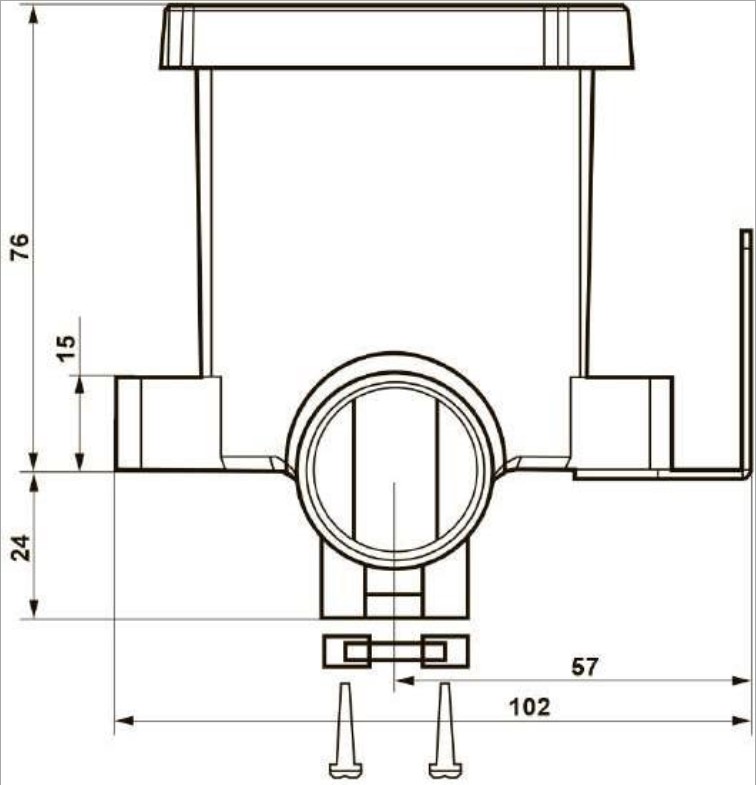

Dimensions :

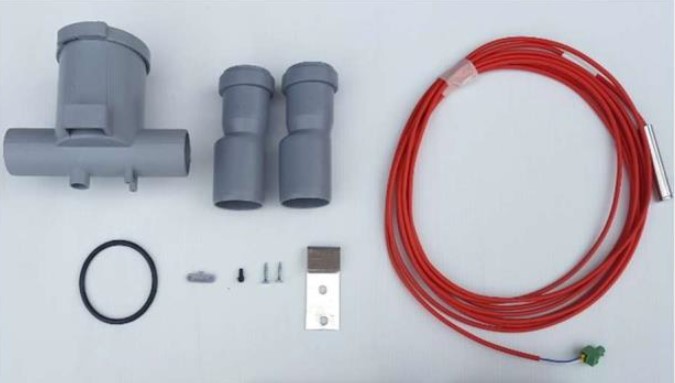

Contenu de la livraison :

• siphon à boule
• O-Ring pour couvercle
• Fixation câble chauffant
• Résistance chauffante (suivant modèle)
• Attache de fixation murale
• Réduction mâle/femelle à joint

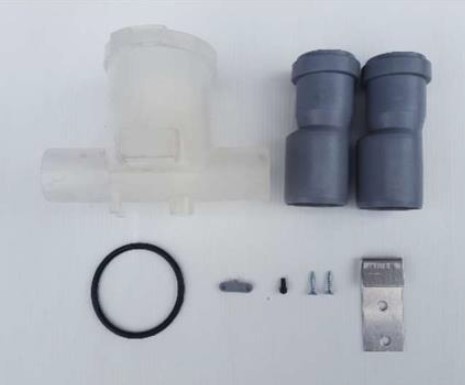

Siphon à boule transparent (version hygiène) :

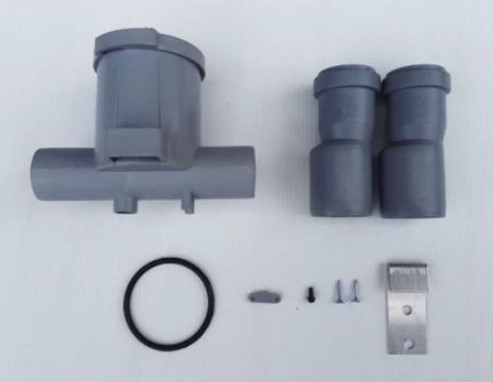

Siphon à boule Gris (Réf : 14BSP324-G) :

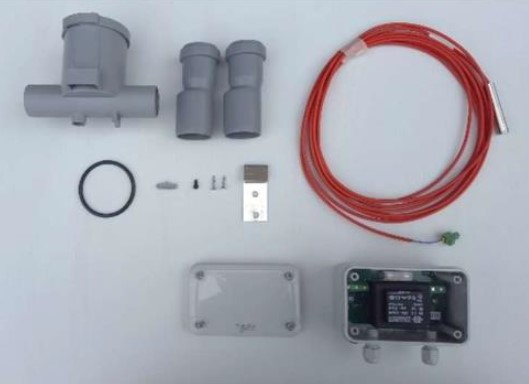

Siphon à boule + BIE5070 + BIE5080 (230 V) :

Siphon à boule + BIE5070 (24V) :

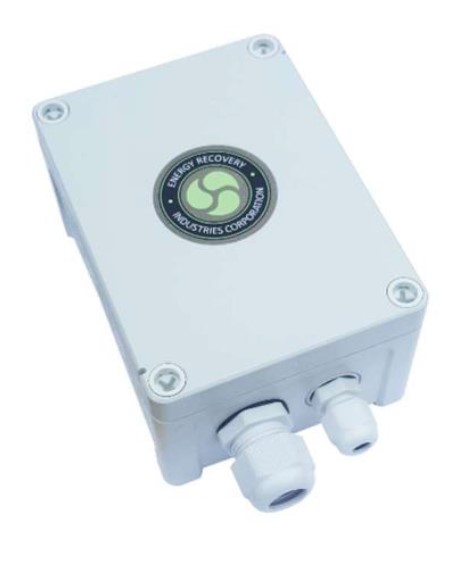

Alimentation électrique BIE5080

• Alimentation : 230 V/AC
• Fréquence : 50/60Hz
• 1 Ph~ : L – N
• Voltage sortie : 24 V/AC, 415 mA
• Ampérage : 10 VA
• Protection : IP65
• Classification feu : UL 94 HB
• Température d’utilisation : -40°C – +40°C
• Thermal fuse : PTC ta60°C C/B
• Pre-fusible externe : T =63mAL, V max. 250V, L 35A

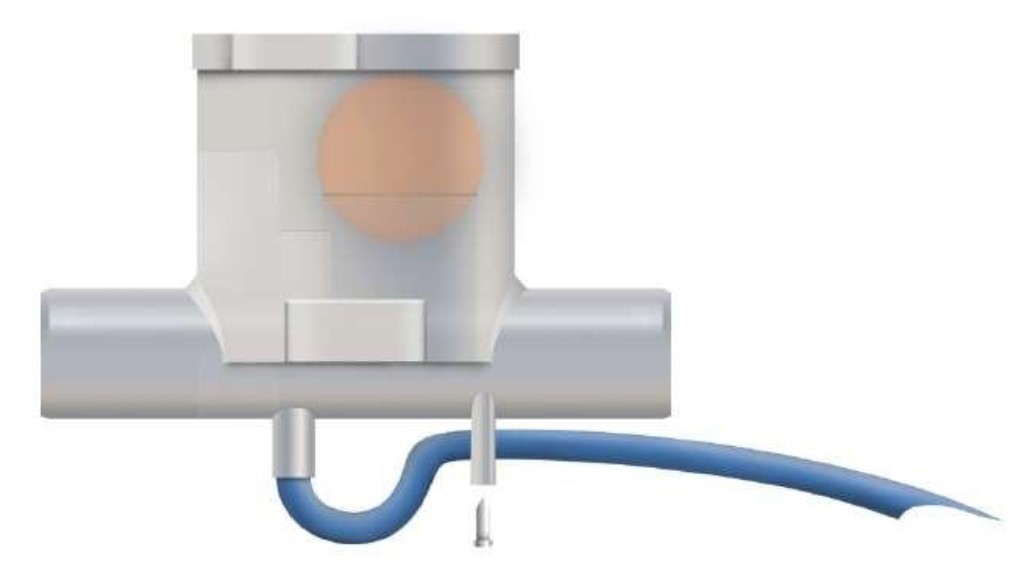

Installation du câble chauffant

Glissez le câble chauffant dans l’ouverture prévue au bas du siphon. Fixez le câble au siphon à l’aide des visses et collier fournis. Montez le siphon avec le support de montage fourni.
