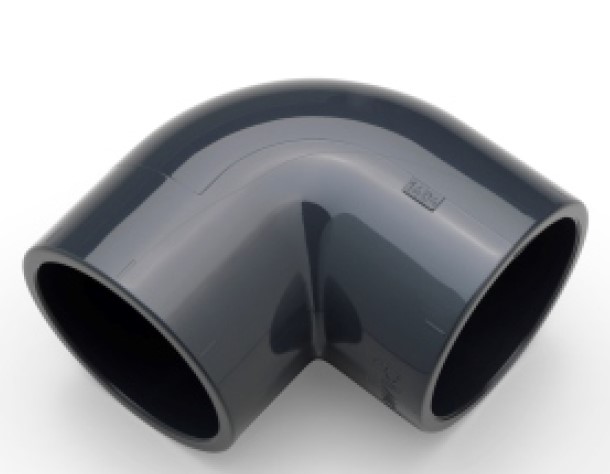

COUDE 90° FF :

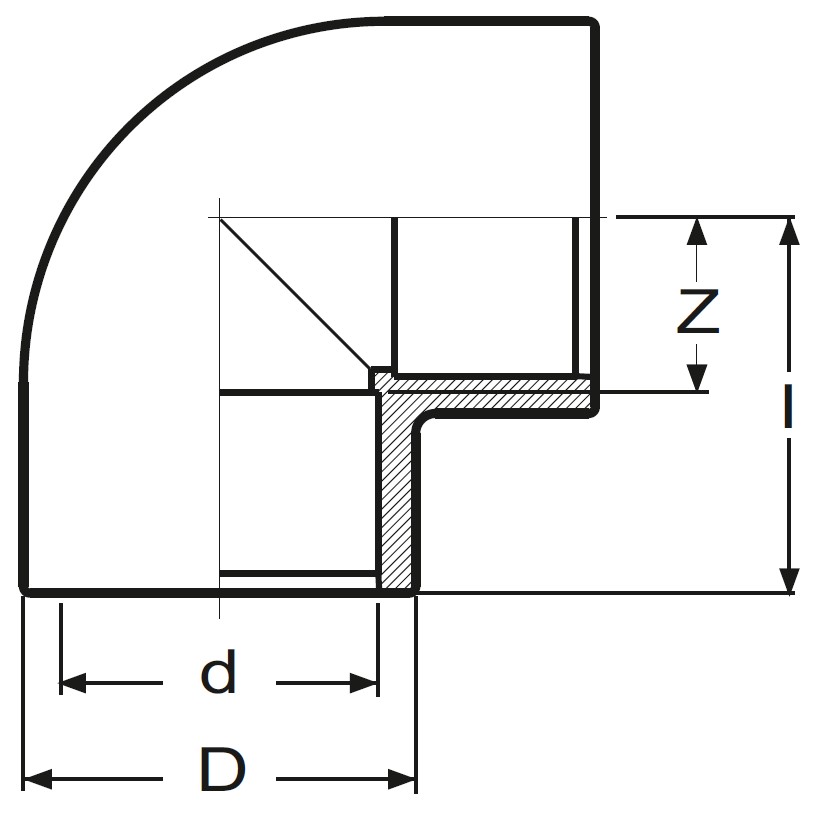

DIMENSIONS ( en mm ) :
d | D | I | Z | Gr | PN | Ref. |
12 | 16 | 19 | 7 | 5 | 16 | 325505000 |
16 | 21 | 23 | 9 | 9 | 16 | 325505001 |
20 | 25 | 27 | 11 | 12 | 16 | 325505002 |
25 | 31 | 33 | 14 | 23 | 16 | 325505003 |
32 | 40 | 39 | 17 | 46 | 16 | 325505004 |
40 | 49 | 47 | 21 | 75 | 16 | 325505005 |
50 | 60 | 57 | 26 | 121 | 16 | 325505006 |
63 | 75,5 | 72 | 34 | 265 | 16 | 325505007 |
75 | 87,5 | 82 | 38 | 320 | 16 | 325505008 |
90 | 105 | 97 | 46 | 560 | 16 | 325505009 |
110 | 129 | 118 | 56 | 1060 | 16 | 325505010 |
125 | 145 | 135 | 66 | 1565 | 16 | 325505011 |
140 | 162 | 149 | 72 | 2000 | 16 | 325505012 |
160 | 185 | 167 | 81 | 3020 | 16 | 325505013 |
200 | 230 | 209 | 102 | 5186 | 10 | 325505014 |
225 | 255 | 233 | 114 | 6600 | 10 | 325505015 |
250 | 284 | 258 | 126 | 9300 | 10 | 325505016 |
315 | 356 | 332 | 167 | 18000 | 10 | 325505018 |
400 | 437 | 415 | 207 | 24880 | 6 | 325505019 |
