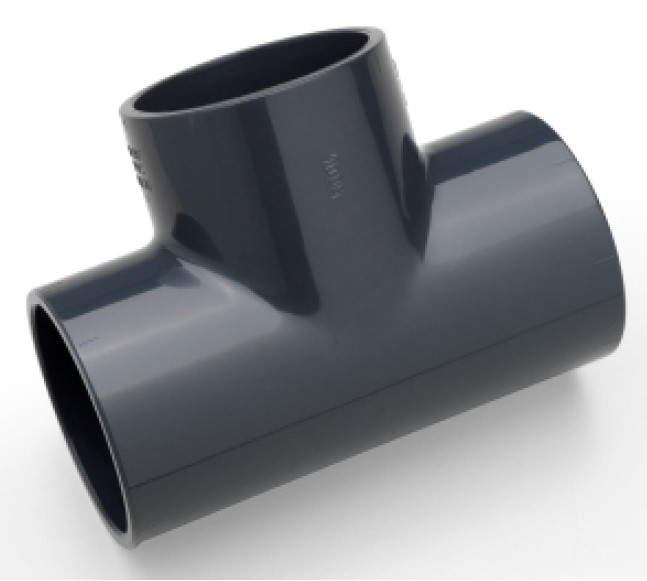

TE 90° FF :

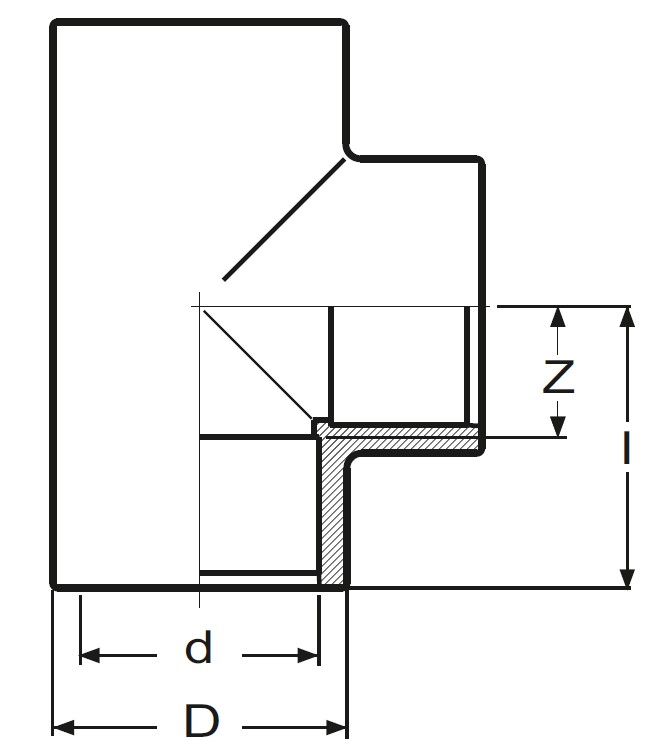

DIMENSIONS ( en mm ) :
d | D | I | Z | Gr | PN | Ref. |
12 | 16 | 19 | 7 | 6 | 16 | 325504000 |
16 | 21 | 23 | 9 | 12 | 16 | 325504001 |
20 | 25 | 27 | 11 | 17 | 16 | 325504002 |
25 | 31 | 33 | 14 | 30 | 16 | 325504003 |
32 | 40 | 39 | 17 | 61 | 16 | 325504004 |
40 | 49 | 47 | 21 | 100 | 16 | 325504005 |
50 | 60 | 57 | 26 | 164 | 16 | 325504006 |
63 | 75,5 | 72 | 34 | 345 | 16 | 325504007 |
75 | 88,5 | 82 | 38 | 524 | 16 | 325504008 |
90 | 105 | 97 | 46 | 750 | 16 | 325504009 |
110 | 129 | 118 | 56 | 1350 | 16 | 325504010 |
125 | 145 | 135 | 66 | 2065 | 16 | 325504011 |
140 | 162 | 149 | 72 | 2521 | 16 | 325504012 |
160 | 188 | 167 | 81 | 4170 | 16 | 325504013 |
200 | 230 | 210 | 102 | 6703 | 10 | 325504014 |
225 | 255 | 233 | 114 | 8500 | 10 | 325504015 |
250 | 284 | 258 | 126 | 11800 | 10 | 325504016 |
315 | 356 | 332 | 167 | 22800 | 10 | 325504018 |
400 | 437 | 415 | 207 | 32200 | 6 | 325504019 |
