Comment réaliser un chauffage urbain ou un réseau de chaleur enterré ? Quelle canalisation isolée enterrée dois-je utiliser ? Vous trouverez les réponses à ces questions avec les tuyauteries isolées à enterrer de chez Terrendis. Une gamme complète est disponible pour l’eau de chauffage, l’eau chaude et froide sanitaire, la climatisation, la cogénération, la bio-méthanisation ou même des canalisations d’eau à mettre hors gel.
TERRENDIS
C’est un système de canalisation isolée à enterrer, très flexible, avec différents tube caloporteur pour des applications de chauffage urbain, en cogénération, en bio méthanisation, ou en chaufferie centralisée.
Principalement utilisé pour le transport de l’eau de chauffage, de l’eau chaude sanitaire ou d’autres fluides dans des réseaux enterrés.
Utilisé dans des projets de Chauffage Urbain, ou toute installation demandant un réseau de tuyaux caloporteurs isolés pour eau de chauffage ou eau sanitaire chaude et froide (Chaufferie centralisée de blocs de logements par exemple). Mais également pour relier la chaudière dans une annexe avec le bâtiment principale, ou inversement.
La gamme dispose également d’un tube en PEHD, avec ou sans cordon chauffant ( mise hors gel de la canalisation ), pour le transport d’eau froide sanitaire ou d’eau glacée pour HVAC, géothermie ou cogénération.

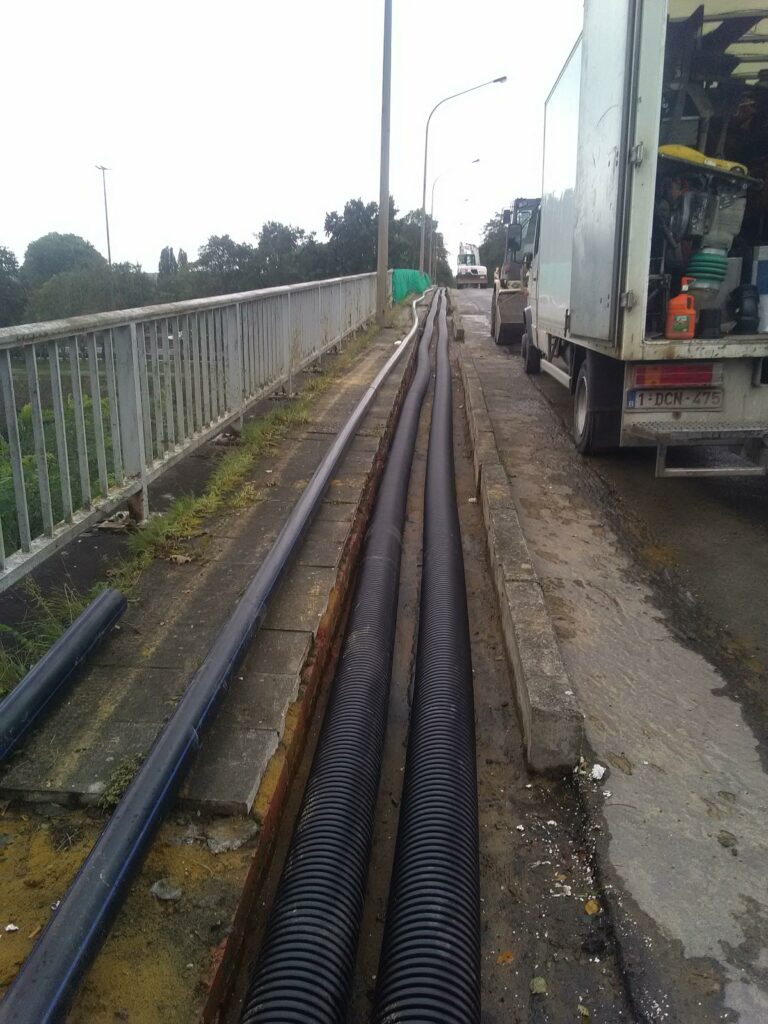

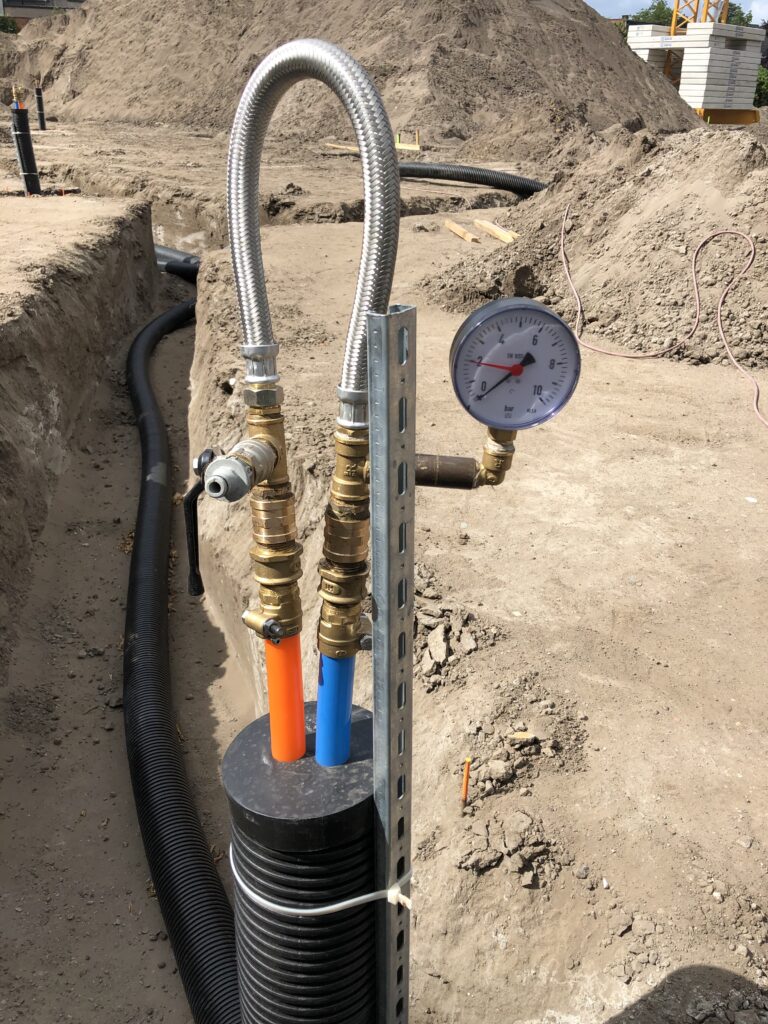

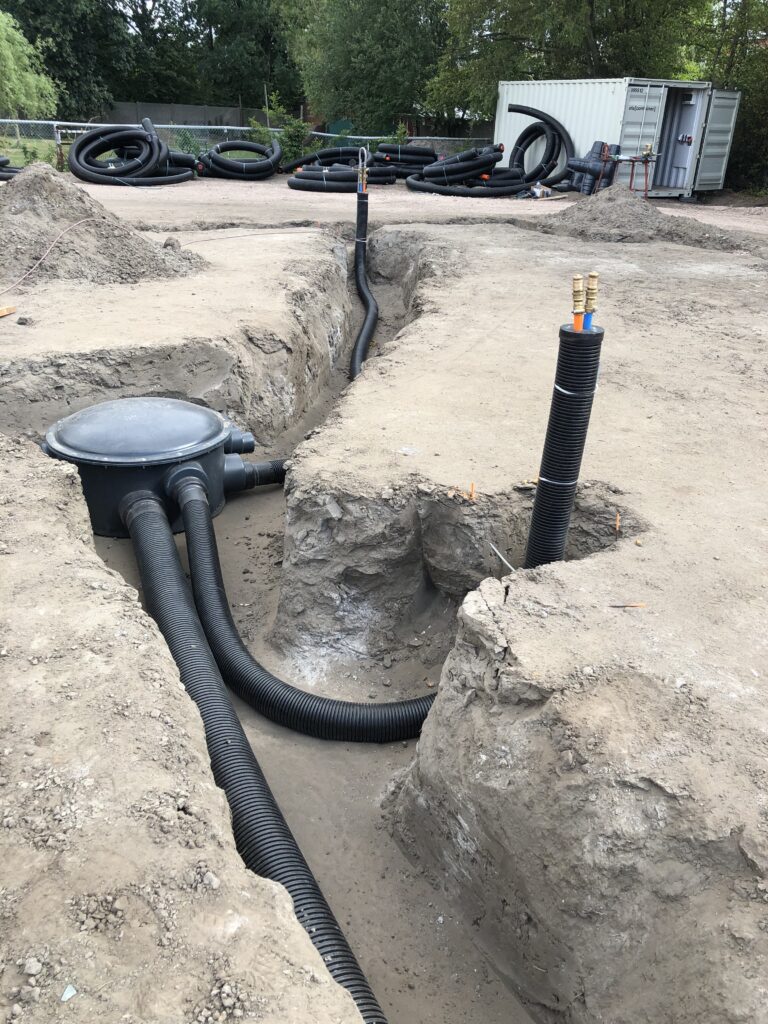

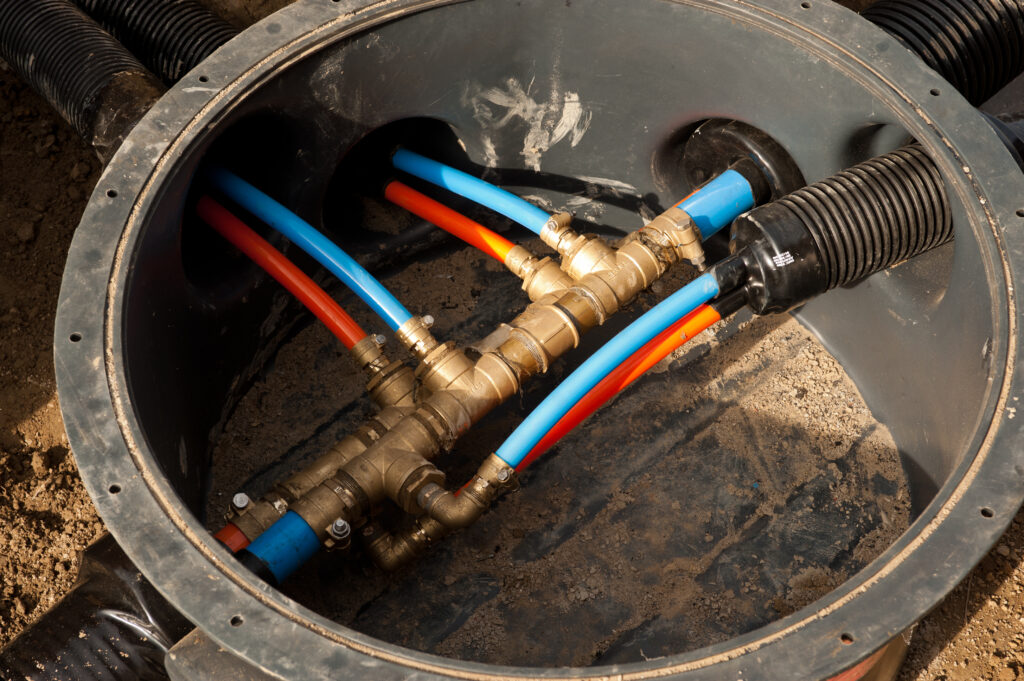

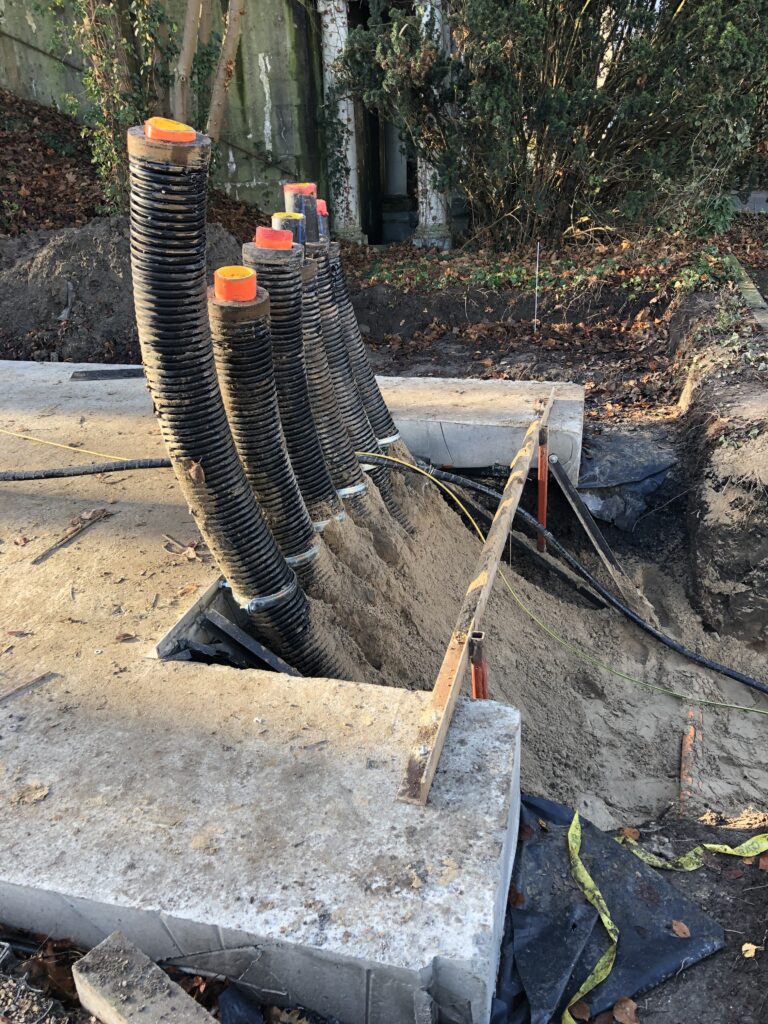

Réalisations :
Réalisez des réseaux de chauffage urbain facilement et durables dans le temps :
Les composants du système sont les suivants :

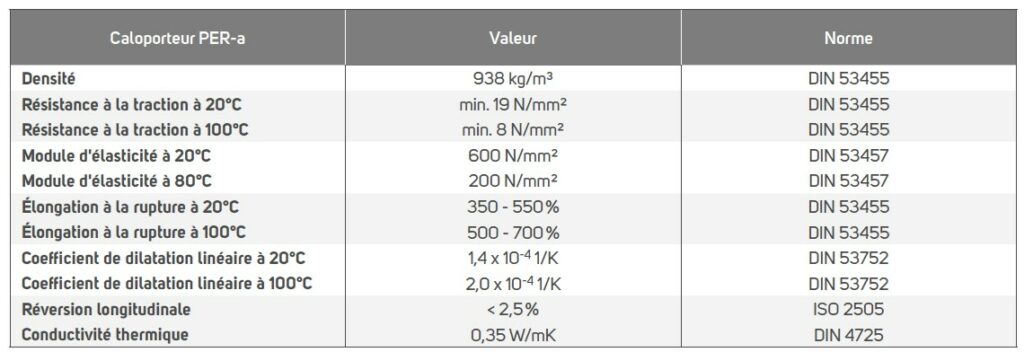

Le tube caloporteur en PER-a :
• Matière : Polyéthylène haute densité, réticulé au peroxyde (procédé Engel)
• Normes de production : ISO 15875
• Classes : Classe 5 (SDR 11) pour chauffage, classe 3,2 (SDR 7,4) pour sanitaire
• Barrière anti-oxygène : Éthylène Vinyle Alcool (EVOH), stabilisé à la chaleur, perméabilité à l’oxygène selon ISO 17455
• Couleur : Orange (départ), bleu (retour), blanchâtre (sanitaire)
• Pression : Chauffage PN 6 – sanitaire PN 10
• Plage de température : Température de fonctionnement maximale 95°C (80°C en continu)
• Certifications :
Chauffage : ACS – SKZ
Sanitaire : WRAS – DVGW – ACS

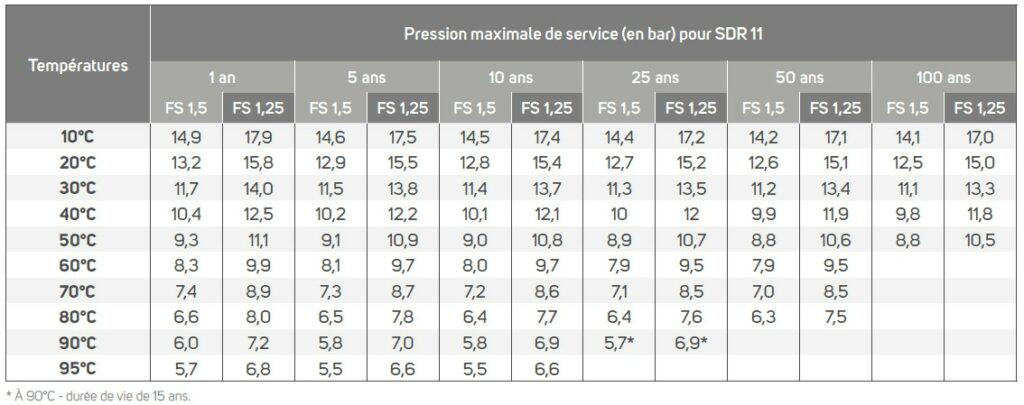

Pression, température et durée de vie des tubes en PER-a :

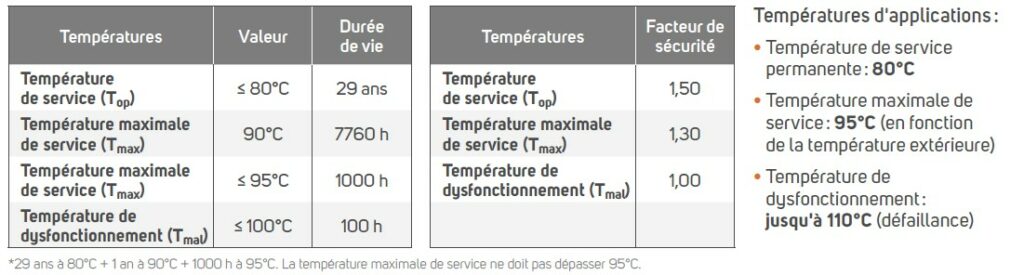

Les systèmes de canalisation conforme à la présente Norme européenne EN 15632-3 sont conçus pour une durée de vie d’au moins
30 ans lorsqu’ils fonctionnent avec le profil de température suivant :
L’isolation thermique :
Elle se compose de plusieurs couches de mousse en Polyéthylène réticulé micro-cellulaire avec une structure alvéolaire fermée, totalement étanche à l’eau. Cette isolation se caractérise par sa durabilité, sa valeur d’isolation constante dans le temps, et son élasticité permanente maximisant et maintenant l’épaisseur des couches d’isolant, même après plusieurs cintrages.

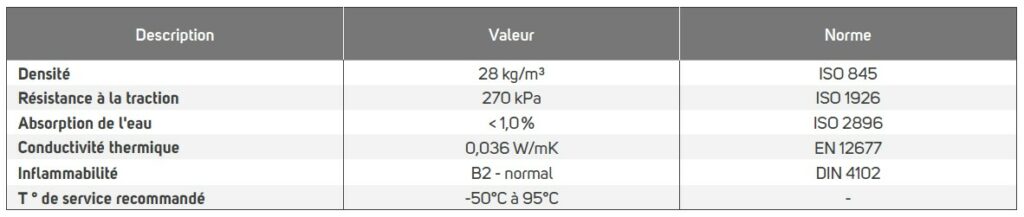

Isolation
• Matière : Mousse en polyéthylène réticulé PER microcellulaire à structure alvéolaire fermée, exemple de CFC
• Structure : Isolation multicouche pour une excellente flexibilité de la canalisation pré-isolée
• Propriétés : Inerte, résistant au vieillissement, résistant à l’eau, conductivité thermique stable
• Couleur : Gris anthracite
La gaine :
Elle est noire en PE-HD à double paroi, ondulée à l’extérieure est résistante au rayonnement UV. Celle-ci protège le système de canalisations pré-isolées des chocs et des infiltrations d’eau, tout en conservant au système une flexibilité maximale.
Plusieurs versions existent dans plusieurs diamètres :

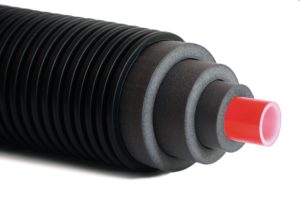

Terrendis Chauffage « Simple » :
Tube PER-a / SDR11 / PN6, du diamètre 25 DN20 au diamètre 125 DN102 avec de deux à trois épaisseurs d’isolant par diamètre de tube, pour une meilleur sélection suivant les besoins d’isolation ou contraintes de mise en oeuvre sur chantier.
• Tubes caloporteurs : PER-a/SDR 11/PN 6
• Barrière anti-oxygène conforme à la norme ISO 17455
• Température de service : 80°C
• Température max. de service : 95°C
• Mousse isolante en PER: absorption d’eau < 1 % suivant la norme ISO 2896
• Longueur des couronnes pour tous les diamètres : 100 m
• Conception conforme à la norme européenne EN 15632-1&3
• Fabrication exempte de CFC
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux traversées de murs). La présence de points fixes est nécessaire et obligatoire afin de protéger l’installation et absorber les effets potentiels de la dilatation / contraction des tubes caloporteurs en PER-a. Afin d’éviter l’infiltration d’eau, la norme EN 15632-3 préconise l’usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces directives peut entrainer des dommages et annulerait automatiquement la garantie du fabricant.
La gamme :
Terrendis Chauffage « Double » :
Tube PER-a / SDR11 / PN6, du diamètre 25 DN20 au diamètre 63 DN50 avec de une à deux épaisseurs d’isolant par diamètre de tube, pour une meilleur sélection suivant les besoins d’isolation ou contraintes de mise en oeuvre sur chantier. Le tube de départ est rouge et le retour est bleu pour éviter toute erreur de raccordement.
Les tubes caloporteurs sont fabriqués en polyéthylène réticulé PER-a munis d’une barrière anti-oxygène, orange pour l’aller et bleue pour le retour. Cette différence de couleur des tubes caloporteurs permet une identification facile des tubes aller et retour, même lorsque les pare-poussières ou manchons thermorétractables sont posés.
• Tubes caloporteurs : PER-a/SDR 11/PN 6
• Barrière anti-oxygène conforme à la norme ISO 17455
• Température de service : 80°C
• Température max. de service : 95°C
• Mousse isolante en PER: absorption d’eau < 1 % suivant la norme ISO 2896
• Longueur des couronnes pour tous les diamètres : 100 m
• Conception conforme à la norme européenne EN 15632-1&3
• Fabrication exempte de CFC
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux traversées de murs). La présence de points fixes est nécessaire et obligatoire afin de protéger l’installation et absorber les effets potentiels de la dilatation / contraction des tubes caloporteurs en PER-a. Afin d’éviter l’infiltration d’eau, la norme EN 15632-3 préconise l’usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces directives peut entrainer des dommages et annulerait automatiquement la garantie du fabricant.
La gamme :
Terrendis Sanitaire « Simple » (Eau Chaude) :
Système de canalisations pré-isolées, hyper flexibles, comportant les tube d’alimentation et de bouclage dans la même.
Ce produit est principalement utilisé pour le transport d’eau chaude sanitaire dans des réseaux enterrés.
Les tubes caloporteurs sont fabriqués en polyéthylène réticulé PER-a de couleur blanchâtre.
• Tubes caloporteurs : PER-a/SDR 7,4/PN 10
• Température de service : 80°C
• Température max. de service : 95°C
• Mousse isolante en PER: absorption d’eau < 1 % suivant la norme ISO 2896
• Longueur des couronnes pour tous les diamètres : 100 m
• Fabrication exempte de CFC
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux traversées de murs). La présence de points fixes est nécessaire et obligatoire afin de protéger l’installation et absorber les effets potentiels de la dilatation / contraction des tubes caloporteurs en PER-a. Afin d’éviter l’infiltration d’eau, la norme EN 15632-3 préconise l’usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces directives peut entrainer des dommages et annulerait automatiquement la garantie du fabricant.
La gamme :
Terrendis Sanitaire « Double » (Eau Chaude) :
Système de canalisations pré-isolées, hyper flexibles, comportant les tube d’alimentation et de bouclage dans la même gaine externe. Ce produit est principalement utilisé pour le transport d’eau chaude sanitaire dans des réseaux enterrés.
• Tubes caloporteurs : PER-a/SDR 7,4/PN 10
• Température de service : 80°C
• Température max. de service : 95°C
• Mousse isolante en PER: absorption d’eau < 1 % suivant la norme ISO 2896
• Longueur des couronnes pour tous les diamètres : 100 m
• Fabrication exempte de CFC
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux traversées de murs). La présence de points fixes est nécessaire et obligatoire afin de protéger l’installation et absorber les effets potentiels de la dilatation / contraction des tubes caloporteurs en PER-a. Afin d’éviter l’infiltration d’eau, la norme EN 15632-3 préconise l’usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces directives peut entrainer des dommages et annulerait automatiquement la garantie du fabricant.
La gamme :
Terrendis Quadruple Chauffage et Saniatire Eau Chaude :
Système de canalisations pré-isolées, hyper flexibles, combinant quatre tubes caloporteurs dans la même gaine externe.
Ce produit est principalement utilisé pour le transport d’eau de chauffage et d’eau chaude sanitaire dans des réseaux enterrés permettant de relier la source de chaleur à ses points d’utilisation.
Les tubes caloporteurs sont fabriqués en polyéthylène réticulé PER-a avec une barrière anti-oxygène orange pour le chauffage aller et une barrière anti-oxygène bleue pour le chauffage retour, les tubes sanitaires sont de couleur blanchâtre.
• Tubes caloporteurs chauffage : PER-a/SDR 11/PN 6
• Barrière anti-oxygène conforme à la norme ISO 17455
• Tubes caloporteurs sanitaire : PER-a/SDR 7,4/PN 10
• Température de service : 80°C
• Température max. de service : 95°C
• Mousse isolante en PER: absorption d’eau < 1 % suivant la norme ISO 2896
• Longueur des couronnes pour tous les diamètres : 100 m
• Fabrication exempte de CFC
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux traversées de murs). La présence de points fixes est nécessaire et obligatoire afin de protéger l’installation et absorber les effets potentiels de la dilatation / contraction des tubes caloporteurs en PER-a. Afin d’éviter l’infiltration d’eau, la norme EN 15632-3 préconise l’usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces directives peut entrainer des dommages et annulerait automatiquement la garantie du fabricant.
La gamme :
Terrendis PAC, pour pompe à chaleur :
Système de canalisations pré-isolées, hyper flexibles, combinant quatre tubes caloporteurs dans la même gaine externe. Ce produit est principalement utilisé pour le transport d’eau de chauffage et d’eau chaude sanitaire dans des réseaux enterrés permettant de relier la source de chaleur à ses points d’utilisation.
• Tubes caloporteurs chauffage : PER-a/SDR 11/PN 6
• Barrière anti-oxygène conforme à la norme ISO 17455
• Tubes caloporteurs sanitaire : PER-a/SDR 7,4/PN 10
• Température de service : 80°C
• Température max. de service : 95°C
• Mousse isolante en PER: absorption d’eau < 1 % suivant la norme ISO 2896
• Longueur des couronnes pour tous les diamètres : 100 m
• Fabrication exempte de CFC
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux traversées de murs). La présence de points fixes est nécessaire et obligatoire afin de protéger l’installation et absorber les effets potentiels de la dilatation / contraction des tubes caloporteurs en PER-a. Afin d’éviter l’infiltration d’eau, la norme EN 15632-3 préconise l’usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces directives peut entrainer des dommages et annulerait automatiquement la garantie du fabricant.
La gamme :
Terrendis Eau froide sanitaire « Simple cool » :
Système de canalisations pré-isolées, hyper flexibles, avec tube caloporteur simple.
Ce produit est principalement utilisé pour le transport d’eau potable froide, d’eau de refroidissement (climatisation), des eaux usées ou d’autres fluides dans des réseaux enterrés.
Les tubes caloporteurs sont fabriqués en polyéthylène haute densité PEHD-100 selon la Norme EN 12201 et peuvent opérer à des pressions allant jusqu’à 16 bar.
• Tubes caloporteurs : PEHD-100/SDR 11/PN 16
• Plage de température de service : de -20°C à 20°C (PN 16) de 20°C à 40°C (max. PN 11,8 à 40°C)
• Mousse isolante en PER: absorption d’eau < 1 % suivant la norme ISO 2896
• Longueur des couronnes pour tous les diamètres : 100 m
• Fabrication exempte de CFC
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux traversées de murs). La présence de points fixes est nécessaire et obligatoire afin de protéger l’installation et absorber les effets potentiels de la dilatation / contraction des tubes caloporteurs en PER-a. Afin d’éviter l’infiltration d’eau, la norme EN 15632-3 préconise l’usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces directives peut entrainer des dommages et annulerait automatiquement la garantie du fabricant.
La gamme :
Terrendis Eau froide sanitaire « Simple cool avec câble antigel » :
Système de canalisations pré-isolées, hyper flexibles, avec tube caloporteur simple.
Ce produit est principalement utilisé pour le transport d’eau potable froide, d’eau de refroidissement (climatisation), des eaux usées ou d’autres fluides dans des réseaux enterrés.
Les tubes caloporteurs sont fabriqués en polyéthylène haute densité PEHD-100 selon la Norme EN 12201 et peuvent opérer à des pressions allant jusqu’à 16 bar. Un câble chauffant autorégulant de 10 W/m positionné le long du tube protège les eaux stagnantes du gel.
• Tubes caloporteurs : PEHD-100/SDR 11/PN 16
• Plage de température de service : de -20°C à 20°C (PN 16) de 20°C à 40°C (max. PN 11,8 à 40°C)
• Mousse isolante en PER: absorption d’eau < 1 % suivant la norme ISO 2896
• Longueur des couronnes pour tous les diamètres : 100 m
• Fabrication exempte de CFC
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux traversées de murs). La présence de points fixes est nécessaire et obligatoire afin de protéger l’installation et absorber les effets potentiels de la dilatation / contraction des tubes caloporteurs en PER-a. Afin d’éviter l’infiltration d’eau, la norme EN 15632-3 préconise l’usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces directives peut entrainer des dommages et annulerait automatiquement la garantie du fabricant.
La gamme :
Schémas de raccordement du cordon chauffant autorégulant :
Exemple de points fixes à réaliser :
La réalisation du point fixe devra être adaptée en solidité suivant le diamètre de conduite utilisée et les forces qui en résulteront.
Les accessoires :
Raccords laitons pour PER-a :
Ces raccords en laiton ne nécessitent aucun outillage spécifique pour leur installation sur le tube. Une fois boulonnés, ils sont considéré comme « soudé » donc sans risque de fuite possible sur le long terme, ce qui permet de les enfuir sous terre en toute sécurité.
