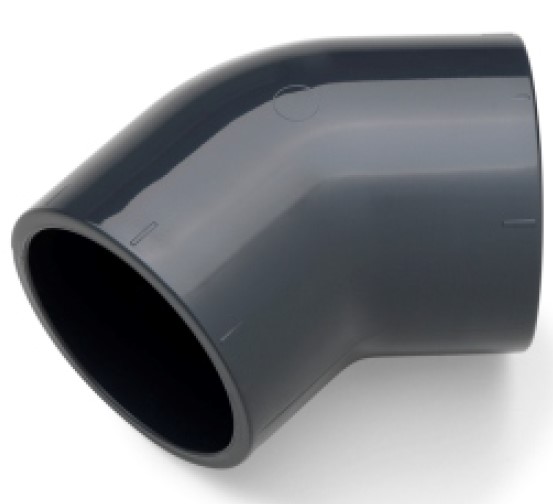

COUDE 45° FF :

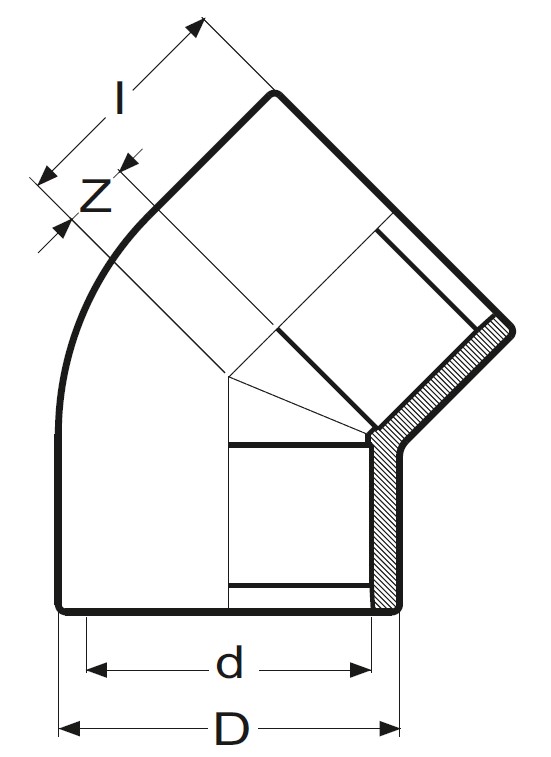

DIMENSIONS ( en mm ) :
d | D | I | Z | Gr | PN | Ref. |
12 | 16 | 16 | 4 | 4 | 16 | 325545000 |
16 | 21 | 18 | 4 | 7 | 16 | 325545001 |
20 | 25 | 21 | 5 | 11 | 16 | 325545002 |
25 | 31 | 25 | 6 | 18 | 16 | 325545003 |
32 | 40,5 | 30 | 8 | 40 | 16 | 325545004 |
40 | 49,5 | 36 | 10 | 65 | 16 | 325545005 |
50 | 60 | 43 | 12 | 100 | 16 | 325545006 |
63 | 75,5 | 53 | 15 | 195 | 16 | 325545007 |
75 | 87,5 | 61 | 17 | 255 | 16 | 325545008 |
90 | 106 | 72 | 21 | 484 | 16 | 325545009 |
110 | 129 | 86 | 25 | 815 | 16 | 325545010 |
125 | 145 | 96 | 27 | 1124 | 16 | 325545011 |
140 | 162 | 107 | 30 | 1514 | 16 | 325545012 |
160 | 185 | 121 | 34 | 2290 | 16 | 325545013 |
200 | 230 | 150 | 43,5 | 3962 | 10 | 325545014 |
225 | 255 | 167 | 48 | 5210 | 10 | 325545015 |
250 | 284 | 185 | 53 | 7220 | 10 | 325545016 |
315 | 356 | 235 | 70 | 13500 | 10 | 325545018 |
400 | 437 | 297 | 89 | 19000 | 6 | 325545019 |
